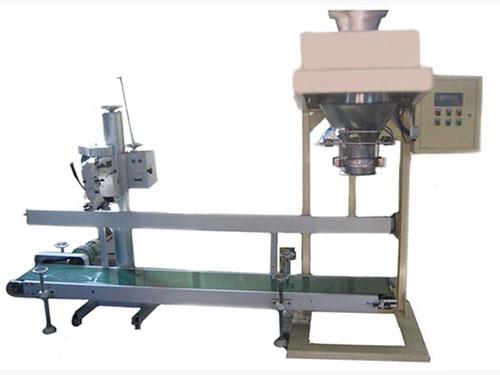

定量包装秤电机传动与截料机构的设计

  一、电机传动部分:

  为了能快速、准确的完成物料输送工作,定量包装秤选用了具有二极、十二极2种运转速度的双速电机。在每包称量过程中,为了完成快速给料,控制电机以二极的高速运转,实现快速输送物料;为了保持称重的准确性,在每包物料输送的后面部分控制电机以十二极的慢速运转,通过闸板机构动作控制皮带输送机上料层的厚度,实现慢速给料,从而保持了称重过程的准确性。

  电机传动除选择运转方式外,运转功率也是电机选择的重要参数,根据定量包装速度、包装重量及理论计算公式来选择电机的功率。

  二、截料机构:

  截料机构由气缸及截料板组成,可阻止给料机构在完成每包物料给料时,多余的物料进入称料机构。在定量包装秤称重过程中,称料机构负责物料的称重,当物料重量达到规定时,给出重量就位信号,电控部分发出指令停止电机运转。但因惯性及皮带输送出口边沿的物料还会掉入称重机构,定将影响每包物料重量的准确性。截料机构就是在皮带出口下端增加的装置,当电控部分发出停止电机工作的同时,启动截料板,使给料机构多余的过冲量截止在截料板η,避免掉入称重机构,从而保持定量包装秤称重机构中称重物料的准确性。
