揭秘配料系统中变频调速皮带秤的控制

  现调速皮带秤在冶金、化工、建材等行业之中得到了广泛的使用,主要有滑差励磁调速与变频调速两个控制调速秤的形式:。本文我们来了解下变频调速式皮带秤的控制:

  一、变频调速原理:

  变频调速是随半导体变流技术不断进步而发展起来的新型调速方式。调速范围宽,平滑性好,可以在很宽的负载转矩变化范围内实现恒转速传动,机被特性硬,见图1。

  在许多工业现场,对调速系统有较高的要求:调速范围要宽,并且在力矩变化较大时仍能平稳调速。如在水泥厂的配料系统中,调速系统是通过调节皮带速度来控制物料流量的。有时物料的配比会因工艺的修改变化很大,要求调速系统须有较宽的调速范围;另外物料粒度、仓压乃至机械设备性能常会变化,还要求调速系统输出力矩有较大的适应范围。如物料粒度较大或皮带秤上料层较厚时,负载力矩很大,变频调速系统也可以满足上述要求。而滑差系统调速范围窄,力矩范围有限,较难适应上述变化。变频调速因带载能力强,调速范围宽,控制线性好,正逐渐取代滑差调速系统。

  二、变频调速皮带秤控制原理:

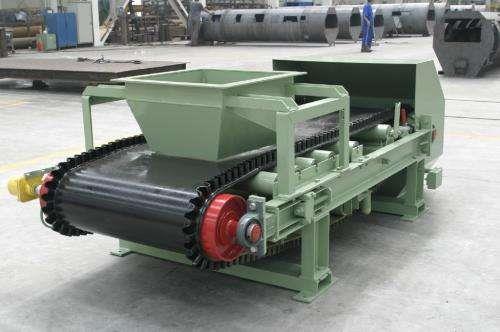

  计量部分由皮带秤体、普通电机、皮带测速装置和荷重传感器组成。荷重传感器测量皮带(计量段内)上物料的重量变化;速度传感器(瑾尔开关)安装在秤体皮带轮上,用于检测皮带走速(计数脉冲);计算机经D/A输出模板输出4~20mA控制信号经变频器控制皮带电机转速。

  皮带张力、托棍摩擦力(乃至仓压、皮带速度变化)等因素都会影响皮带秤的计量精度。在实际使用时,皮重G。应在某一时间段(4~5分钟左右)连续测量,取其平均值而得;修正值K须在皮带秤的调速范围(根据流量变化换算得到)的中心速度上进行标定修正。我们根据现场配料系统的特点,经过实测和计算,选定5秒为计量周期T,调速皮带秤的计量、控制效果较好。
