浅析配料秤部分硬件系统构件的配置

  一、上位机操作站部分:

  配料秤系统中的上位机操作站硬件系统原理是:在现场配料控制室内各安装两台操作站(互为热备),完成配料系统的操作功能,同时也能按用户的需求组合画面。在物料处理系统集中控制室安装一台工控机操作站完成相应权限下的对系统的监控功能,同时也提供料处理系统集中控制室的操作人员监控配料系统的运行情况,适当时候可以直接对系统进行远程控制,也可作为工程师站调试系统使用。

  工业PC作为系统操作站和显示部件与配料PLC系统相连,用于对称量和给料系统的过程控制和管理、配料工艺参数的设置及修改,实现对配料皮带秤的顺序启动、报警与系统自动、手动控制之操作。

  二、物料计量部分:

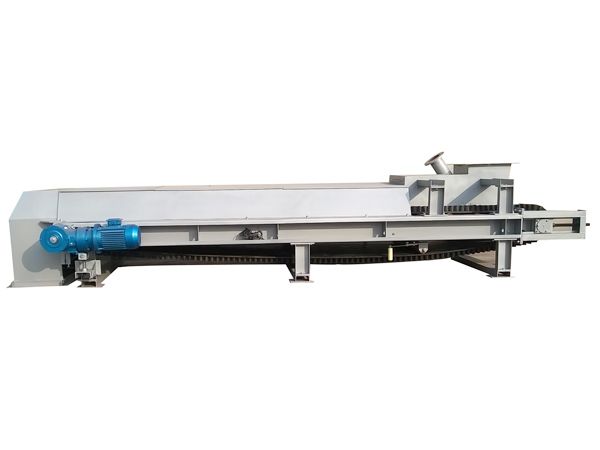

  为了保持配料计量控制系统的计量精度和运行牢靠性,其系统采用BMPI2型电子配料秤,其计量精度高且牢靠,可保持系统的控制精度稳定在±1%以内,全满足焦化厂配料控制的需求。BMP2型电子配料皮带秤是使用较广泛的皮带秤。由承重装置称重传感器、速度传感器及称重控制仪组成。

  称重时,承重装置把皮带上物料的重力传到称重传感器的上面,称重传感器便输出了正比于物料重力电压(m)信号,经过放大器放大以后送模/数转换器变成为数字量A,送到运算器;物料的速度输入传感器后,速度传感器即输出与皮带速度成正比的脉冲数B,也送到运算器;运算器对A、B进行运算,即得到这个测量周期物料的量。对配料秤上每个测量的周期加以累计,便可得到皮带上面连续经过的物料总量。
